在當今高度依賴網絡連接的業務環境中,網絡的高可用性(High Availability)不再是奢侈需求,而是核心基礎設施的基石。對于網絡工程師而言,掌握如何構建一個能夠抵御單點故障的網絡是至關重要的專業技能。其中,HSRP(熱備份路由器協議)作為實現網關冗余的經典解決方案,是每一位網絡工程師必須深入理解并熟練應用的關鍵協議之一。本文將系統性地介紹HSRP,從培訓目標、協議簡介到實際實現,幫助您構建堅實的網絡高可用性知識體系。
培訓目標
本教程旨在使學員達成以下核心目標:
- 理解高可用性原理:深刻理解在網絡層實現業務連續性的重要性,以及網關作為單點故障點的風險。
- 掌握HSRP核心概念:清晰區分活動路由器(Active Router)、備份路由器(Standby Router)、虛擬IP地址(Virtual IP)和虛擬MAC地址的角色與功能。
- 精通HSRP配置與驗證:能夠在Cisco IOS設備上獨立完成HSRP組的基本配置、優先級調整、搶占設置及計時器優化。
- 具備故障排查能力:學會使用
show standby等關鍵命令監控HSRP狀態,分析并解決常見的HSRP故障。 - 規劃實際網絡方案:能夠根據企業網絡拓?fù)浜蜆I(yè)務需求,設計合理的多層HSRP部署方案。

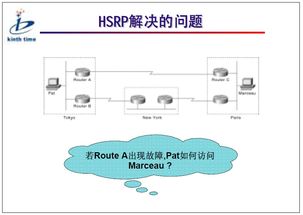

HSRP簡介:什么是熱備份路由器協議?
HSRP是思科(Cisco)私有的一種網關冗余協議,它允許兩臺或多臺路由器協同工作,對外呈現為一個單一的、可靠的虛擬網關。其核心思想是創建一個“虛擬路由器”,該路由器擁有自己的IP地址(VIP)和MAC地址。局域網內的終端設備只需將默認網關指向這個永不掉線的虛擬IP,而無需關心背后是哪臺物理路由器在實際轉發數據。
核心工作流程簡述:
1. 路由器通過組播通信選舉出一臺“活動路由器”,負責處理所有發送到虛擬IP的數據流量。
2. 另一臺或多臺路由器成為“備份路由器”,實時監聽活動路由器的狀態。
3. 一旦活動路由器發生故障,備份路由器中優先級最高的將立即接管,成為新的活動路由器,此切換過程對終端用戶近乎透明,從而實現了網關的高可用性。
HSRP的實現:從配置到驗證
以下是一個在Cisco路由器上實現基礎HSRP的典型配置示例,假設我們有兩臺路由器R1和R2,連接在同一個局域網段(如VLAN 10)。
1. 基礎配置示例
在接口配置模式下,為連接內網的接口(例如GigabitEthernet0/0)配置HSRP。
* 在路由器R1(設計為初始活動路由器)上:
`
interface GigabitEthernet0/0
ip address 192.168.1.2 255.255.255.0
standby version 2 ! 使用HSRP版本2(推薦)
standby 10 ip 192.168.1.1 ! 創建組10,虛擬IP為192.168.1.1
standby 10 priority 110 ! 設置優先級為110(高于默認100)
standby 10 preempt ! 啟用搶占,當R1恢復后能重新成為活動路由器
`
* 在路由器R2(設計為初始備份路由器)上:
`
interface GigabitEthernet0/0
ip address 192.168.1.3 255.255.255.0
standby version 2
standby 10 ip 192.168.1.1 ! 必須與R1在同一組,且虛擬IP相同
`
2. 關鍵配置解析
standby [group-number] ip [virtual-ip]:定義HSRP組及其虛擬IP,這是核心配置。
standby [group-number] priority [value]:設置路由器的優先級(范圍1-255,默認100),優先級高的成為活動路由器。
standby [group-number] preempt:啟用搶占功能。這意味著如果一臺更高優先級的路由器從故障中恢復,它將能夠重新奪回活動路由器的角色。
standby version 2:強烈建議使用版本2,它提供了更好的功能支持和更大的組號范圍(0-4095)。
3. 狀態驗證與監控
配置完成后,使用以下命令驗證HSRP狀態:`
show standby brief`
此命令將清晰顯示各接口上HSRP組的狀態、優先級、活動/備份角色以及虛擬IP地址,是日常監控和故障排查的首選工具。
融入網絡工程實踐
掌握HSRP不僅是學會幾條命令,更是將其融入整體網絡工程設計思維:
- 分層設計:在核心層、分布層部署HSRP,實現全路徑冗余。
- 多組HSRP(MHSRP):在具有多個VLAN的三層交換機上,通過配置多個HSRP組并讓不同的交換機在不同VLAN中擔任活動角色,實現流量的負載分擔。
- 與上行鏈路跟蹤結合:使用
standby track命令監控上行鏈路狀態。如果活動路由器的上行外網鏈路失效,即使路由器本身正常,其HSRP優先級也會自動降低,從而觸發備份路由器接管,實現了端到端的故障切換。
###
HSRP是構建企業級穩健網絡的入門磚,也是通向更復雜高可用技術(如VRRP、GLBP)的橋梁。作為一名網絡工程師,深入理解其原理并具備扎實的配置與排錯能力,是保障業務網絡7x24小時不間斷運行的關鍵。建議在學習理論后,積極在模擬器(如GNS3、EVE-NG)或?qū)嶒?yàn)環境中進行反復操練,通過模擬故障場景來深化理解,從而真正將HSRP技術內化為您的網絡工程核心技能。
